1. 课程目标

上节课程编程点亮开发板自带的LED小灯。

本节课程编程点亮开发板外接的LED小灯。LED小灯的正极（长脚）接到开发板22号引脚，LED小灯的负极（短脚）接到开发板23号引脚。

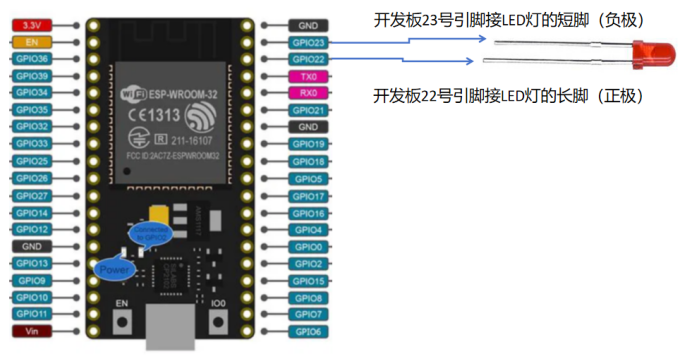

2. 硬件接线

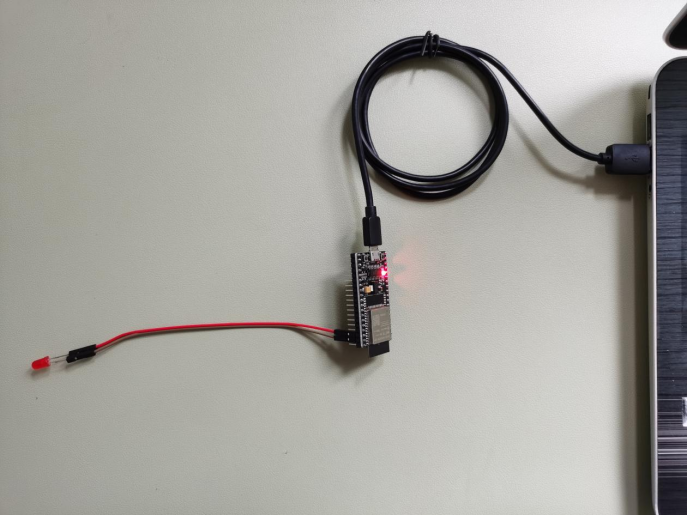

使用杜邦线把LED小灯连接到开发板，接线方法：

LED小灯的正极（长脚）接到开发板22号引脚。

LED小灯的负极（短脚）接到开发板23号引脚。

3. 程序代码

对于外接的LED小灯，只要编写程序给LED灯的长脚（正极，也就是开发板22号引脚）设置高电平（高电平等于数字1），给LED灯的短脚（负极，也就是开发板23号引脚）设置低电平（低电平等于数字0），即可点亮外接的LED小灯。

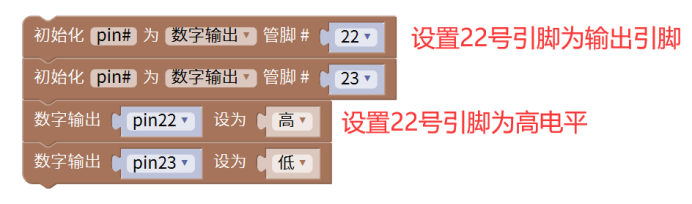

在给某个引脚设置电平时，需要先设置这个引脚为输出引脚：

4. 实验结果

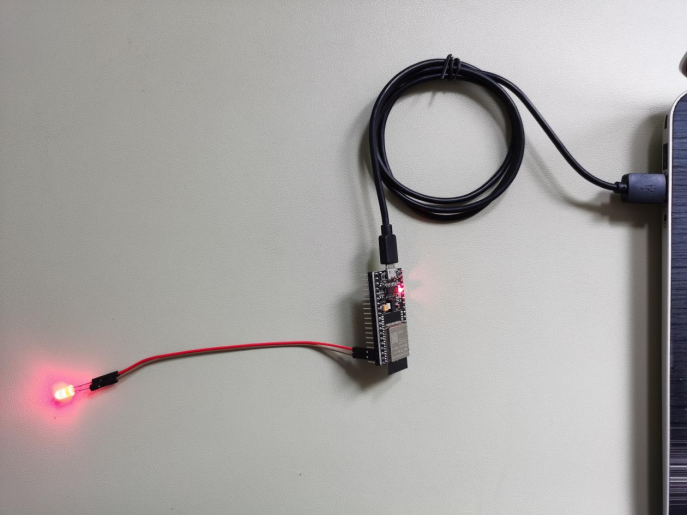

    程序运行后，如下图，可看到LED小灯被点亮：
