起始位

版本信息

字节长度

功能指令

命令反馈

数据高字节

数据低字节

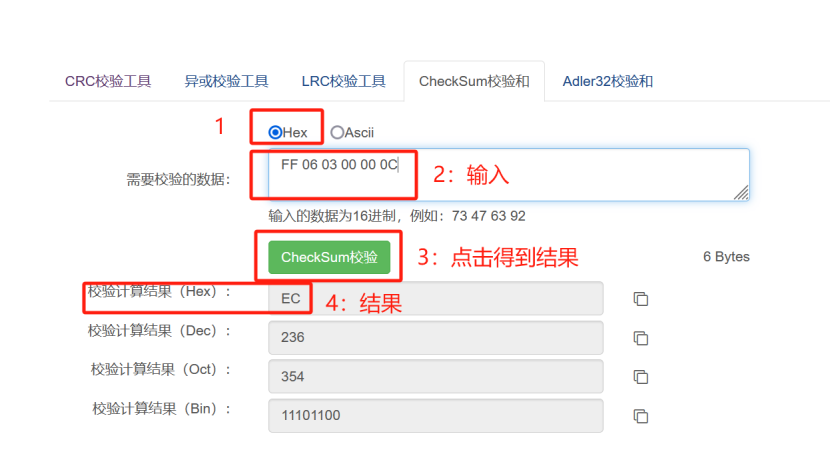

CheckSum校验高位

CheckSum校验低位

结束符

7E

FF

06

03

00

00

03

FE

F5

EF

固定值7E

固定值FF

固定值06

参见“功能指令”一节

是否需要反馈信息，01反馈，00不反馈。一般使用固定值00

比如歌曲序号高字节，如果没有用，则写00

比如歌曲序号低字节，如果没有用，则写00

固定值FE

固定值

0x01

下一曲

0x02

上一曲

0x03

指定曲目(NUM)，通过数据位指定曲目号

0x04

音量+

0x05

音量-

0x06

指定音量0-30

0x07

指定BQ 0/1/2/3/4/5 Normal/Pop/Rock/Jazz/Classic/Bass

0x08

单曲循环指定曲目播放

0x09

指定播放设备 1/2/3/4/5 U盘/SD/AUX/SLEEP/FLASH

0x0A

进入休眠--低功耗

0x0B

保留

0x0C

模块复位

0x0D

播放刚播放过的那一首，如果没有播放，则播放第1首

0x0E

暂停

0x0F

指定文件夹播放1-10(需要自己设定)

0x10

扩音设置(无)[DH=1:开扩音][DL:设置增益0-31]

0x11

全部循环播放 [数据位：1:循环播放][0:停止循环播放]

0x12

指定MP3文件夹曲目 1-9999

0x13

插播广告 1-9999

0x14

支持15个文件夹

0x15

停止播放，播放背景

0x16

停止播放

1

播放第1首

7E FF 06 03 00 00 01 FE F7 EF

＼x7E＼xFF＼x06＼x03＼x00＼x00＼x01＼xFE＼xF7＼xEF

2

播放第2首

7E FF 06 03 00 00 02 FE F6 EF

＼x7E＼xFF＼x06＼x03＼x00＼x00＼x02＼xFE＼xF6＼xEF

3

指定第12首

7E FF 06 03 00 00 0C FE EC EF

＼x7E＼xFF＼x06＼x03＼x00＼x00＼x0C＼xFE＼xEC＼xEF

4

上一曲

7E FF 06 02 00 00 00 FE F9 EF

＼x7E＼xFF＼x06＼x02＼x00＼x00＼x00＼xFE＼xF9＼xEF

5

下一曲

7E FF 06 01 00 00 00 FE FA EF

＼x7E＼xFF＼x06＼x01＼x00＼x00＼x00＼xFE＼xFA＼xEF

6

播放刚播放过的那一首，如果没有播放，则播放第1首

7E FF 06 0D 00 00 00 FE EE EF

＼x7E＼xFF＼x06＼x0D＼x00＼x00＼x00＼xFE＼xEE＼xEF

7

全部循环播放

7E FF 06 11 00 00 01 FE E9 EF

＼x7E＼xFF＼x06＼x11＼x00＼x00＼x01＼xFE＼xE9＼xEF
