1. 课程目标
上节课程编程点亮开发板自带的LED小灯。
本节课程编程点亮开发板外接的LED小灯。LED小灯的正极（长脚）接到开发板22号引脚，LED小灯的负极（短脚）接到开发板23号引脚。

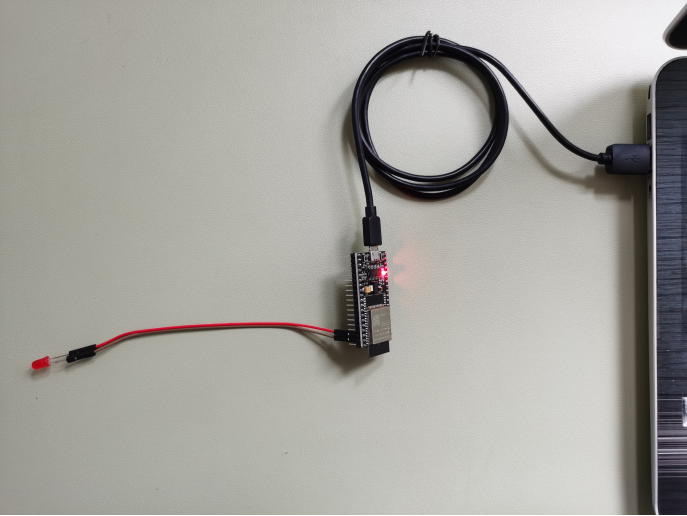

2. 硬件接线

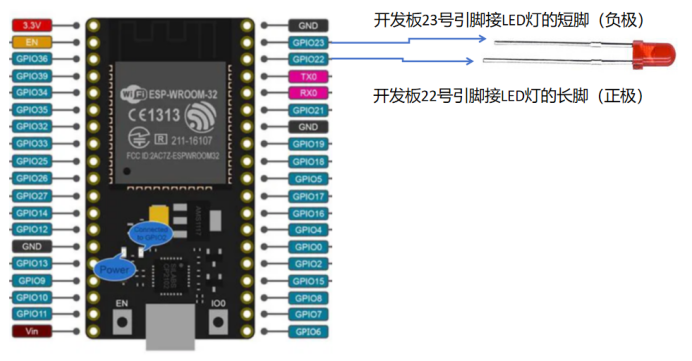

使用杜邦线把LED小灯连接到开发板，接线方法：
LED小灯的正极（长脚）接到开发板22号引脚。
LED小灯的负极（短脚）接到开发板23号引脚。
3. 程序代码
对于外接的LED小灯，只要编写程序给LED灯的长脚（正极，也就是开发板22号引脚）设置数字1（高电平），给LED灯的短脚（负极，也就是开发板23号引脚）设置数字0（低电平），即可点亮外接的LED小灯。
如下图，在编写程序代码区中，输入如下代码：
import machine
pin22 = machine.Pin(22, machine.Pin.OUT) #设置22号引脚为输出引脚 pin23 = machine.Pin(23, machine.Pin.OUT) #设置23号引脚为输出引脚
pin22.value(1) #给引脚设置数字值为1（高电平） pin23.value(0) #给引脚设置数字值为0（低电平） |
程序编写好后，点击运行按钮，观察实验结果。

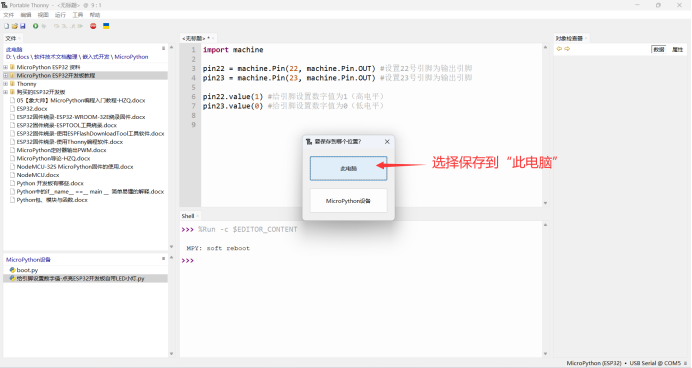

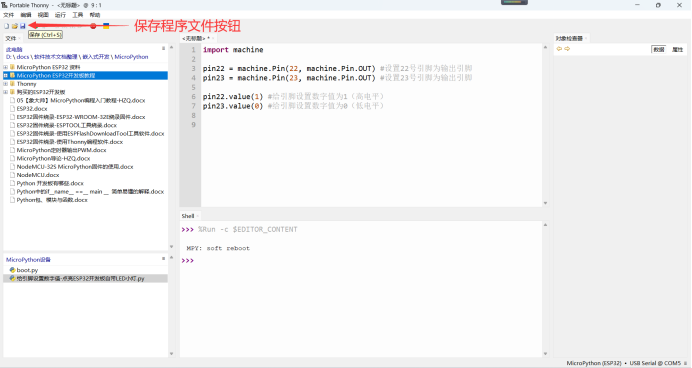

如果需要把编写好的程序保存起来，以备以后使用，可点击工具栏中的“保存”按钮。
4. 实验结果

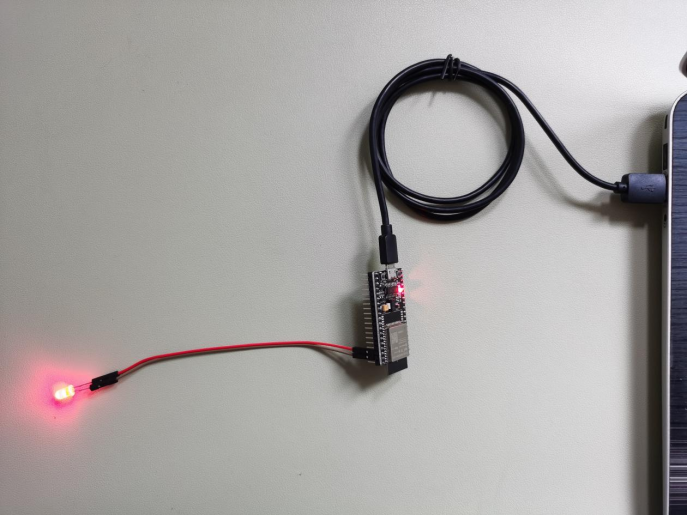

程序运行后，如下图，可看到LED小灯被点亮：
附件：
【象大帅】Python编程给引脚设置数字值-编程点亮ESP32开发板外接LED小灯.pdf
