1. 课程目标

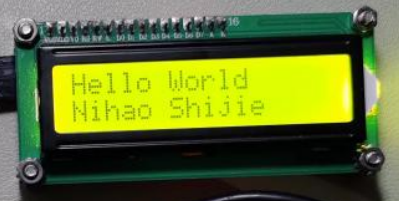

使用LCD 1602显示屏，显示如下内容：

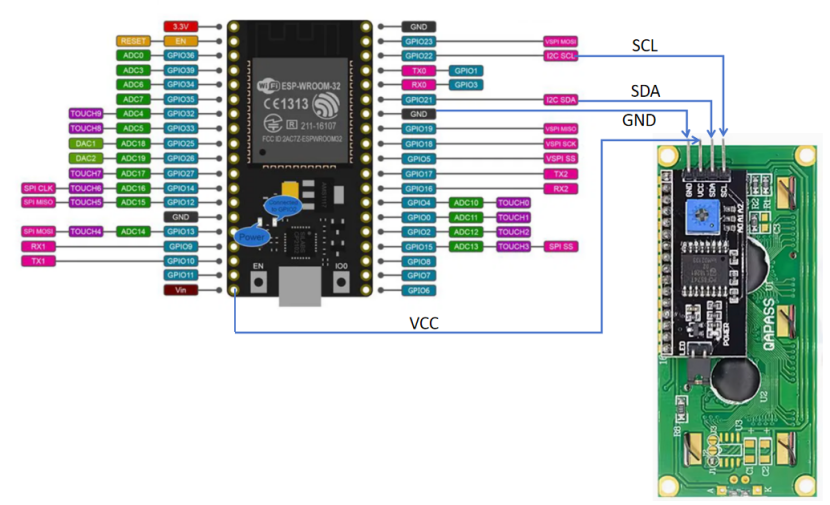

2. 硬件接线
（1）开发板的VIN（5V电压引脚）接LCD1602显示屏的VCC引脚。
（2）开发板的GND接LCD1602显示屏的GND引脚。
（3）开发板的21号引脚接LCD1602显示屏的SDA引脚。
（4）开发板的22号引脚接LCD1602显示屏的SCL引脚。
3. 下载模块并上传到ESP32芯片上
需要下载如下两个模块文件，并上传到ESP32芯片上：
esp32_i2c_1602lcd.py
lcd_api.py
下载地址：http://www.xiangdashuai.com
4. 程序代码
import machine import esp32_i2c_1602lcd
#设置引脚号 i2c = machine.SoftI2C(sda=machine.Pin(21),scl=machine.Pin(22),freq=100000)
#指定I2C地址、显示的行数，列数 #第2个参数为LCD1602显示屏的地址为0x27 #第3个参数说明屏幕有2行 #第4个参数说明屏幕有16列 lcd = esp32_i2c_1602lcd.I2cLcd(i2c, 0x27, 2, 16)
lcd.clear() #清空显示屏内容 lcd.putstr("Hello World＼n") #第1行显示内容 lcd.putstr("Nihao Shijie") #第2行显示内容 |

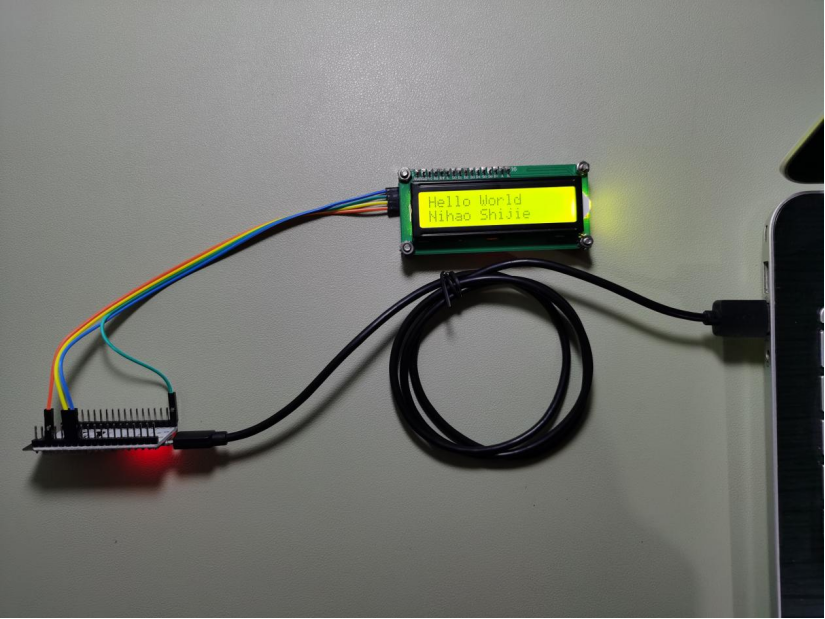

5. 实验结果
附件：
lcd_api.py
esp32_i2c_1602lcd.py
【象大帅】I2C串行总线-LCD1602显示屏.pdf
I2C串行总线-LCD1602显示屏.py
