1. 课程目标

（1）掌握关闭LED小灯的方法。

（2）掌握延时语句，实现LED小灯闪烁。

2. 硬件接线

接线方法和上一节的接线方法完全一样，不用更改。

LED小灯的正极（长腿）接开发板上15号引脚。

LED小灯的负极（短腿）接开发板上17号引脚。

3. 本节涉及的程序语句位置

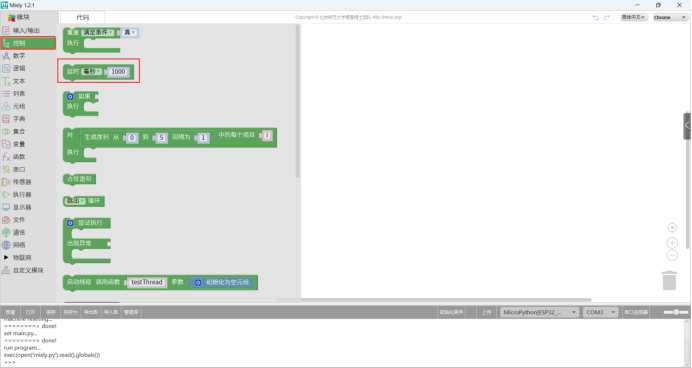

本节课程使用到的相关程序语句在“控制”模块下，如下图：

4. 程序代码

关闭LED小灯的方法就是设置LED小灯两根引脚都为低电平。

实现LED小灯闪烁，就是先点亮小灯一段时间后关闭小灯，然后再点亮，再关闭。

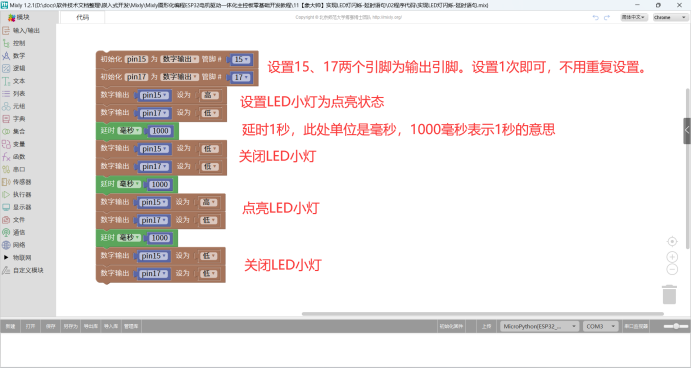

如下图是编写好的程序代码：

代码可在附件中下载。

5. 实验结果

本课程实现LED小灯闪烁2次。

请参看实验结果视频。

6. 小结

如果要使小灯闪烁慢些，则更改延时1000为更大的值，如改成2000毫秒（2秒）或3000毫秒（3秒），或更大。

如果要使小灯闪烁快些，则更改延时1000为更小的值，如改成500毫秒（0.5秒），或更小值。
