1. 课程目标

读取温度传感器上的温度值，并显示到LCD1602显示屏上。

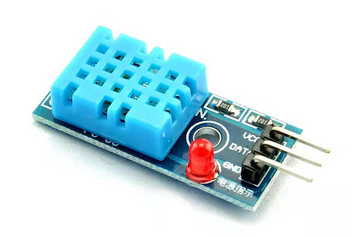

DHT11温湿度传感器

2. 硬件接线

LCD1602显示屏接线：

LCD1602显示屏有4根引脚，文字标注分别是：GND、VCC、SDA、SCL。这4根引脚分别接ESP32开发板的4根引脚上：GND、VCC、SDA、SCL。

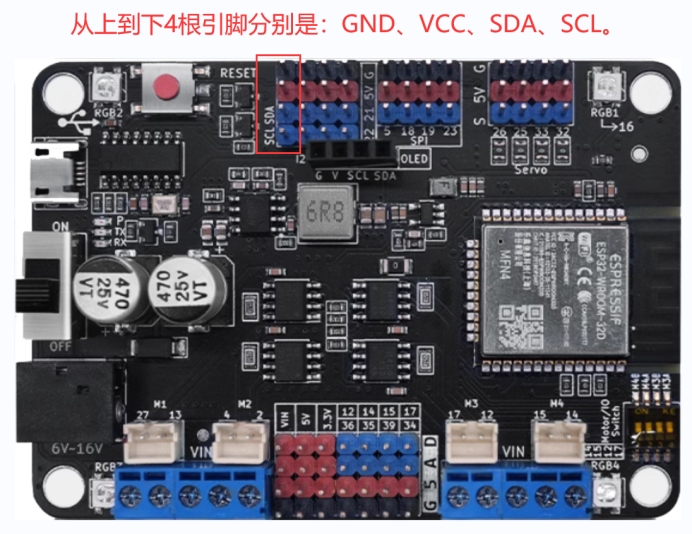

LCD1602显示屏接ESP32开发板的4根引脚位置，如下图：

DHT11温湿度传感器接线：

DHT11温湿度传感器有3根引脚，分别是：GND、DAT、VCC。

（1）DHT11的GND接ESP32开发板的GND引脚（开发板的黑色针脚都是GND引脚，接任意一个即可）。

（2）DHT11的VCC接ESP32开发板的VCC引脚（开发板的红色针脚都是VCC引脚，接任意一个即可）。

（3）DHT11的DAT接ESP32开发板的17号引脚。

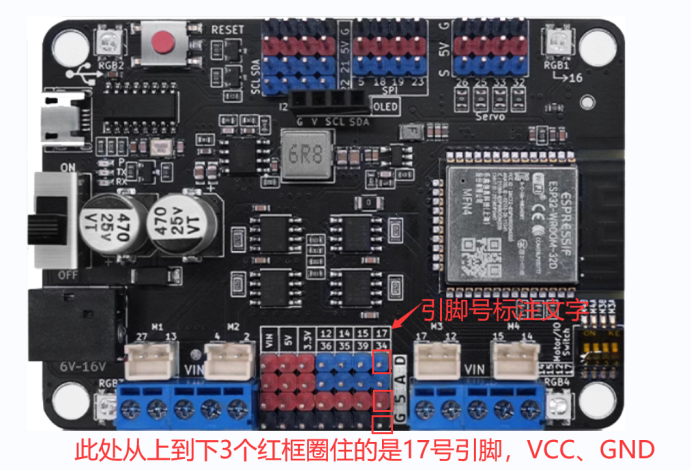

DHT11温湿度传感器接ESP32开发板的3根引脚位置，如下图：

3. 选择开发板

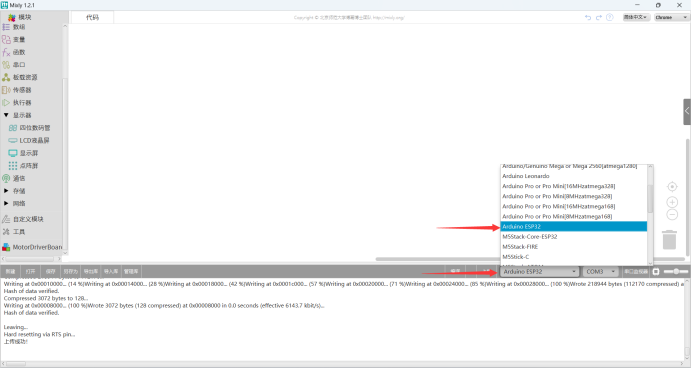

编写代码前需把开发板类型改成“Arduino ESP32”，如下图：

4. 本节涉及的程序语句位置

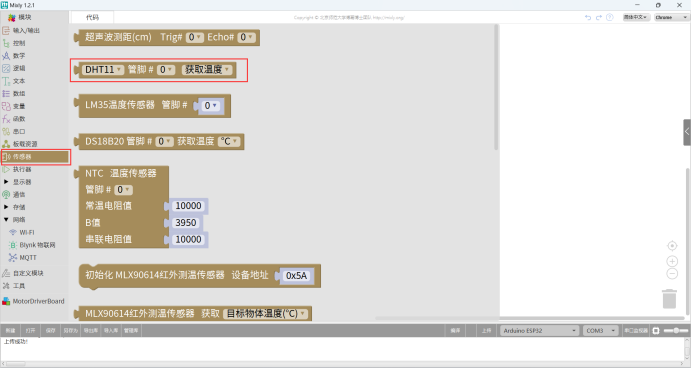

读取温湿度传感器中的温度值语句位置在“传感器”模块中：

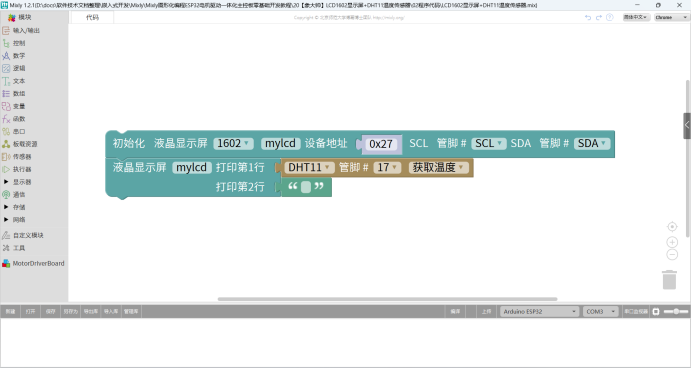

5. 程序代码

6. 实验结果

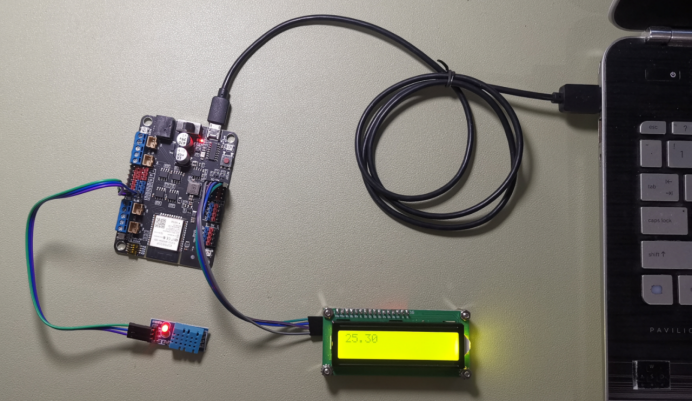

实验结果如下图：
