1. 课程目标

掌握OLED显示屏显示信息方法。

OLED显示屏

OLED显示屏比LCD1602显示屏拥有更丰富的显示效果。如可以显示特殊符号，字体大小可指定。

2. 硬件接线

和LCD1602显示屏接法一样。

和LCD1602显示屏类似，OLED上有4根引脚，文字标注分别是：GND、VCC、SDA、SCL。这4根引脚分别接ESP32开发板的4根引脚上：GND、VCC、SDA、SCL。

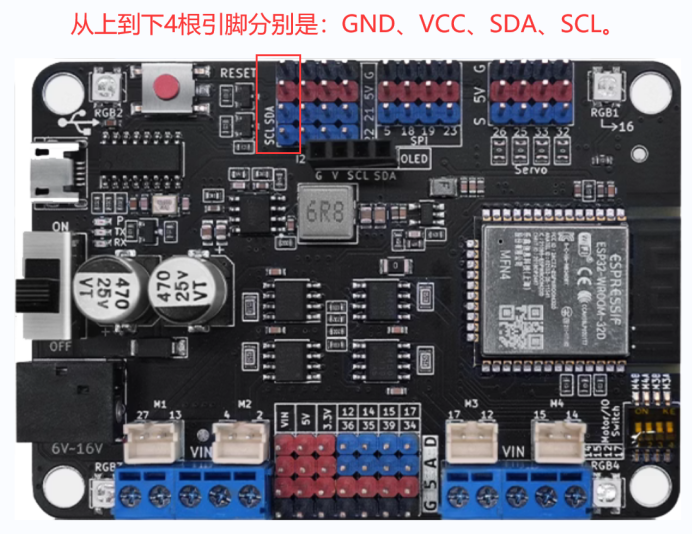

ESP32开发板的4根引脚位置，如下图：

3. 选择开发板

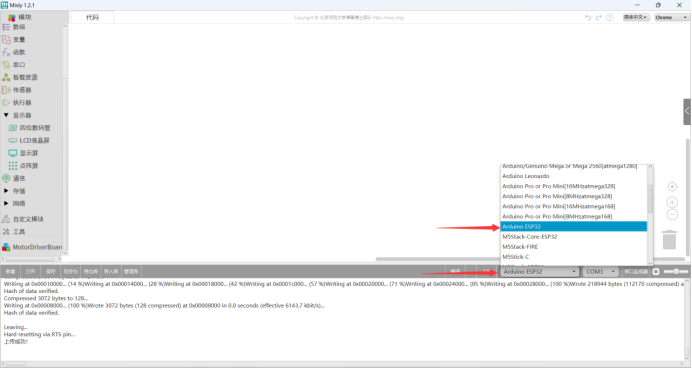

编写代码前需把开发板类型改成“Arduino ESP32”，如下图：

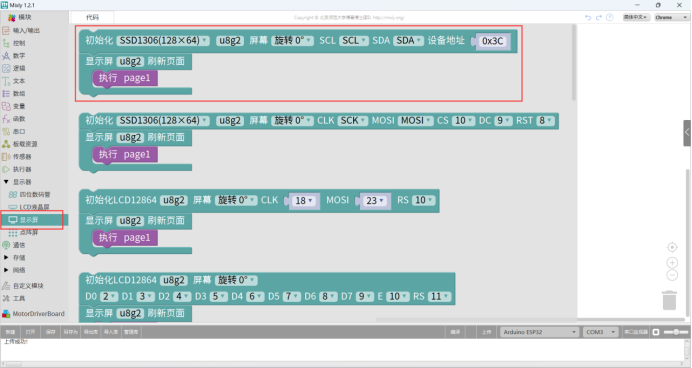

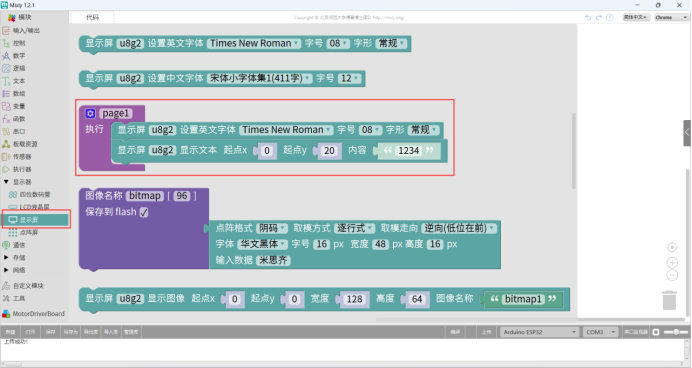

4. 本节涉及的程序语句位置

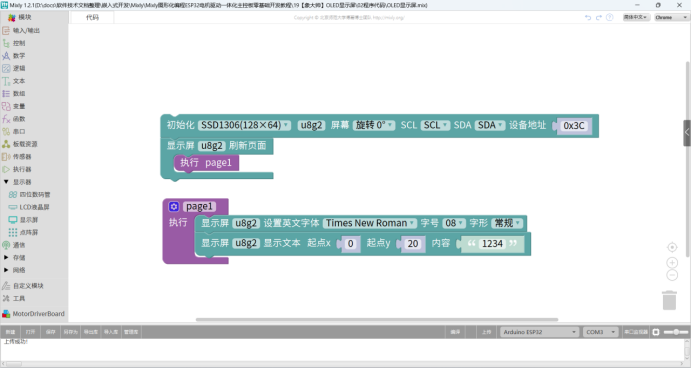

5. 程序代码

把需要的2个程序语句从模块列表中拖拽到右侧程序代码区，不用修改，上传即可运行，代码如下：

6. 实验结果

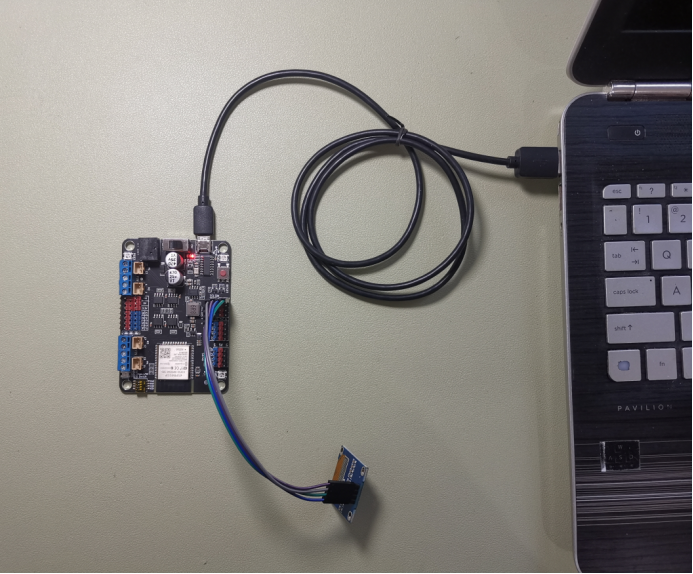

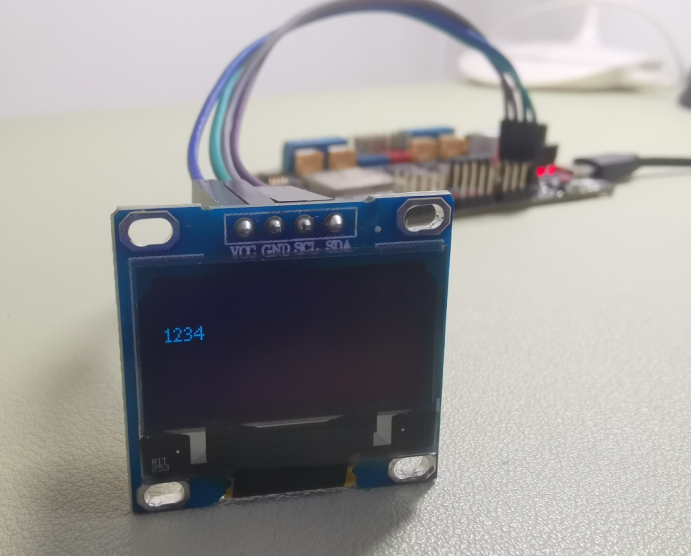

实验结果如下图：

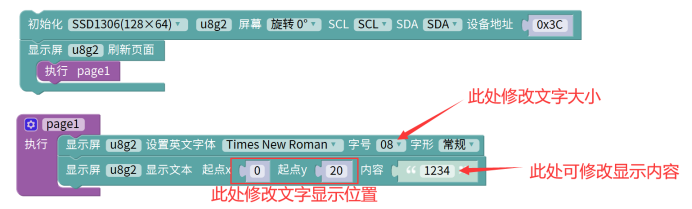

如果要修改显示内容，文字大小，或显示位置，可在如下图中对应位置修改：

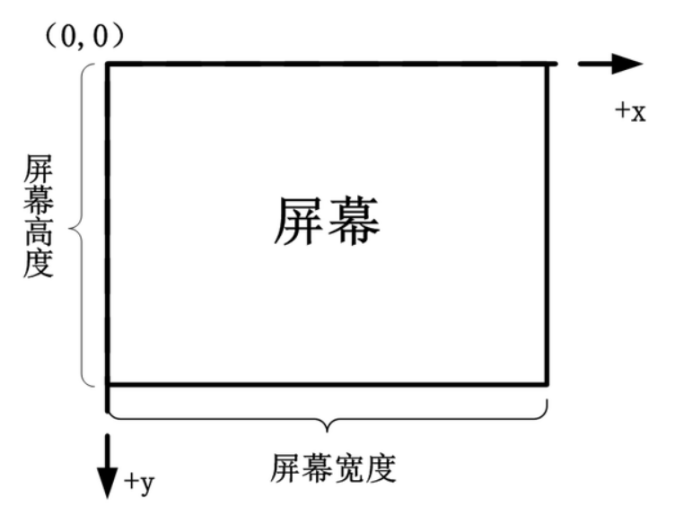

关于文字显示位置，屏幕分辨率是128*64。左上角那个点的坐标x=0,y=0。文字显示位置，越往右x值越大，越往下y值越大。

7. 显示内置图标

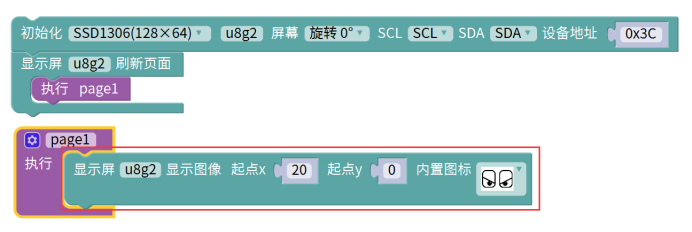

使用如下图中红色框语句可显示系统内置的图标。可点击“内置图标”向下箭头，改成其他图标。此语句可在左侧模块列表的“显示器->显示屏”中找到。

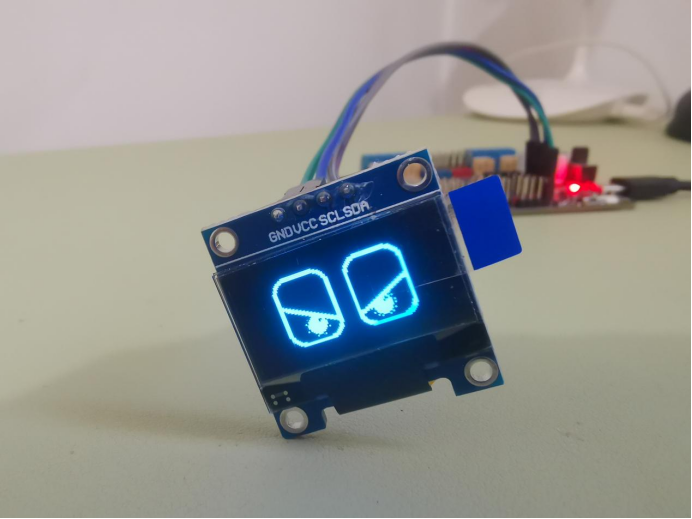

 显示效果如下图：
