MAKER-ESP32开发板使用说明

1. 课程介绍
2. Mixly编程需重点掌握的程序语句
3. MAKER-ESP32开发板使用说明
4. 安装Mixly图形化编程软件
5. 给引脚设置数字值-点亮ESP32开发板外接LED小灯
6. 实现LED小灯有限次闪烁-延时语句
7. 实现LED小灯无限次闪烁-循环语句
8. 驱动M1电机转动
9. 驱动M1M2M3M4四路电机转动
10. 手机WIFI远程遥控M1电机转动
11. 小车组装
12. 手机WIFI远程遥控四轮小车完整程序
13. LCD1602显示屏
14. OLED显示屏
15. LCD1602显示屏+DHT11温度传感器
16. LCD1602显示屏+声波雷达传感器
17. 震动马达
18. 蜂鸣器

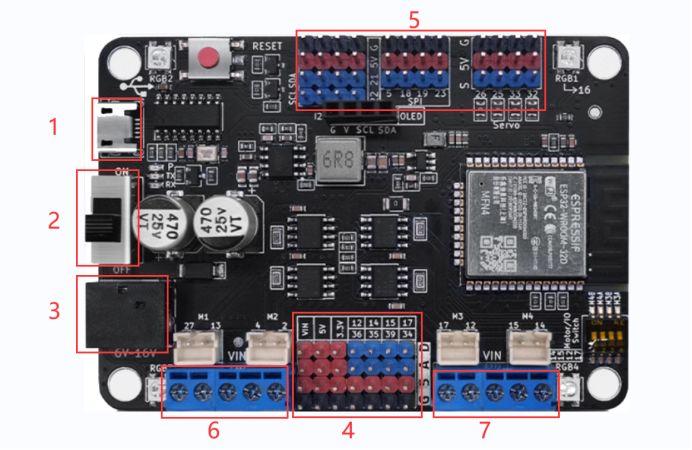

(1)输入电压: 6-24V。电流最大达到3.5A

(2)1接口使用数据线接到电脑的USB口。

(3)2”是电池的开关,一端是“ON”,一端是“OFF”。拨到“ON”端表示开通电池供电,拨到“OFF”端表示关闭电池供电。

(4)4”、“5”区是ESP32的引脚。这些引脚是开发时经常用到的。通过这些引脚编程控制传感器,或从传感器读入数据。控制传感器就是输出,从传感器读入数据就是输入。红色针是VCC引脚,无编号,需要用时,接任意一个即可,无区别。黑色针是GND引脚,无编号,需要用时,接任意一个即可,无区别。蓝色针是数据引脚,有编号,编程时需要根据引脚号从指定的引脚上输出数据或输入数据。

(5)6”、“7”区是四路电机的驱动口M1M2M3M4

(6)引脚说明:

电机M1口:2713

电机M2口:42

电机M3口:1712

电机M4口:1514

I2C22SCL)、21SDA)。

SPI5SS)、18SCK)、19MISO)、23MOSI)。

仅仅作为输入口:36353934。不能作为输出口。

可用的输入输出口:1214151726253332

PWM:所有GPIO引脚都是PWM引脚。
