1. 课程目标

掌握LCD1602显示屏显示信息方法。

16是指每行可最多显示16个字符。

02是指2行的意思。

LCD1602显示屏可最多显示2行，每行最多显示16个字符。

背部有一个蓝色十字旋钮，如果显示的字不清楚，可旋转此按钮，调节清晰程度。

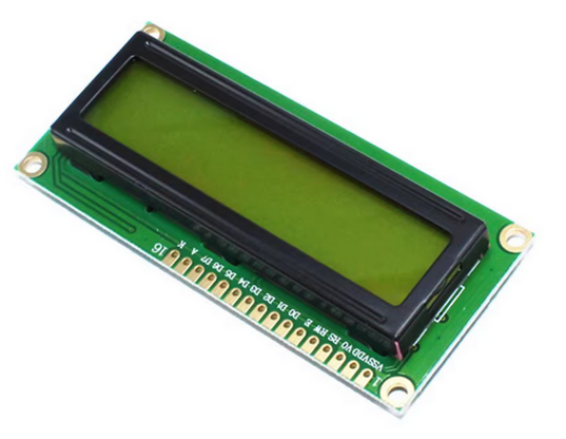

LCD1602显示屏正面

LCD1602显示屏背面

2. 硬件接线

LCD1602显示屏上有4根引脚，显示屏板子上有文字标注，分别是：GND、VCC、SDA、SCL。这4根引脚分别接ESP32开发板的4根引脚上：GND、VCC、SDA、SCL。

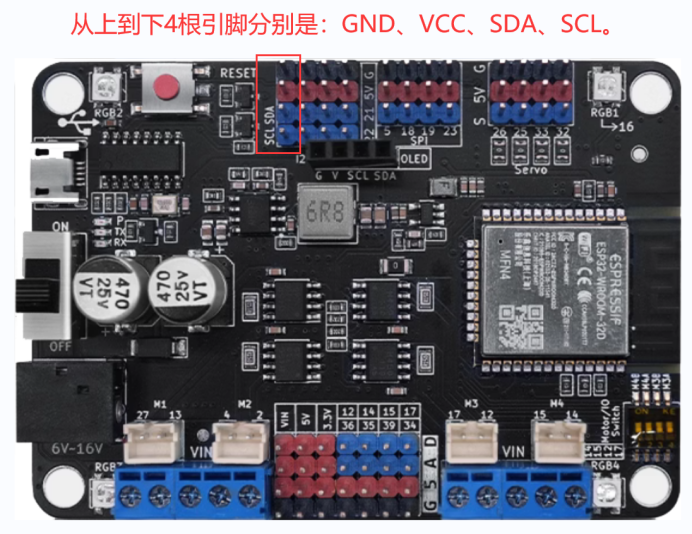

ESP32开发板的4根引脚位置，如下图：

3. 选择开发板

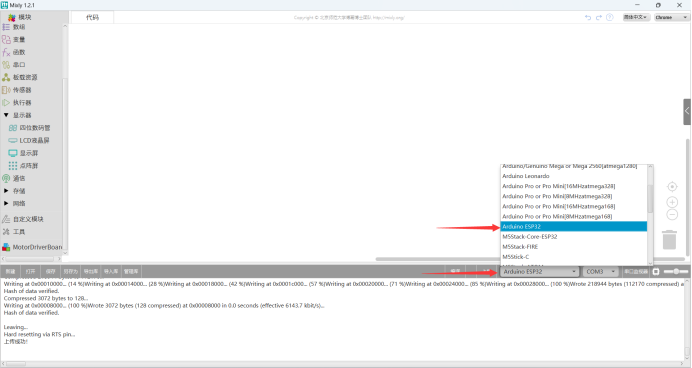

编写代码前需把开发板类型改成“Arduino ESP32”，如下图：

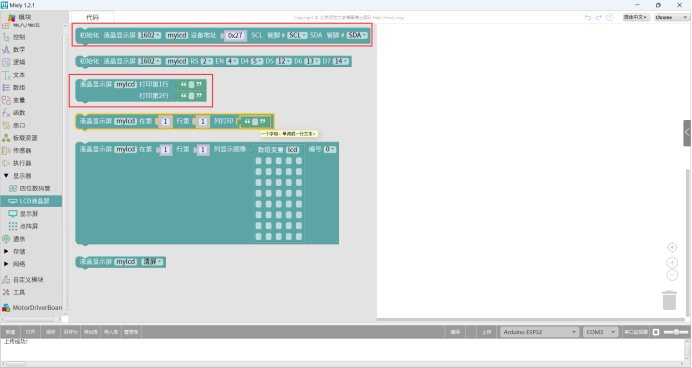

4. 本节涉及的程序语句位置

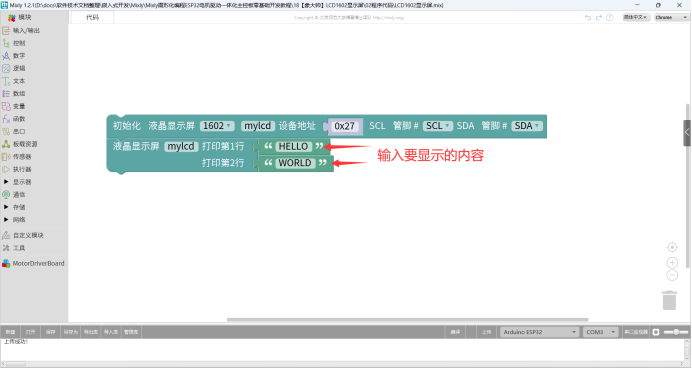

5. 程序代码

6. 实验结果

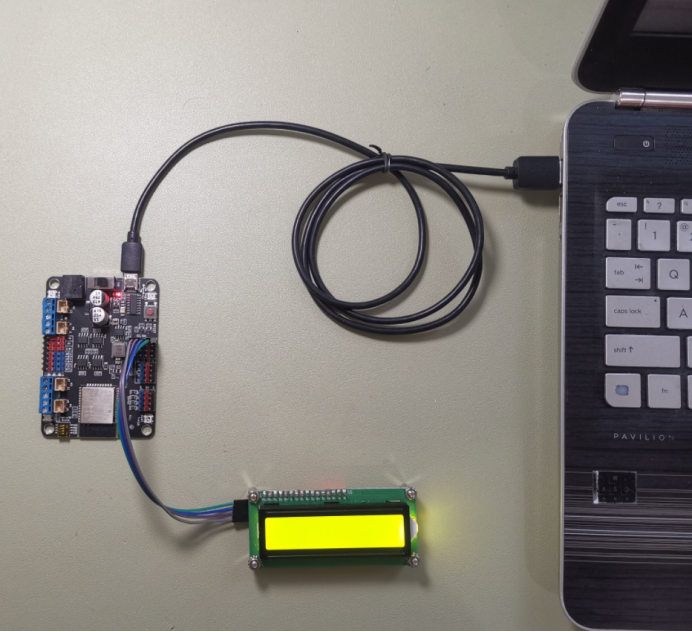

实验结果如下图：
